日本三豐千分尺

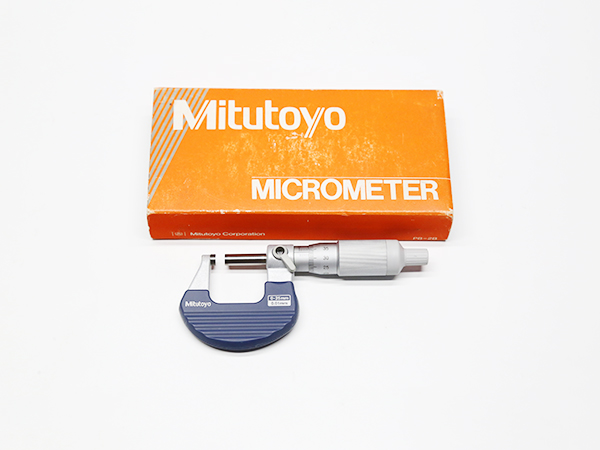

三豐/Mitutoyo 產品描述：外徑千分尺（513系列）帶有一個基準桿（不包括25mm/0-1"型）。 墨綠色的光滑烤漆架。 棘輪鎖定裝置或摩擦套管可確保正確的重復精度。
產品參數/ Product parameter
螺旋測微器又稱千分尺（micrometer）、螺旋測微儀、分厘卡，是比游標卡尺更精密的測量長度的工具，用它測長度可以正確到0.01mm，測量范圍為幾個厘米。它的一部分加工成螺距為0.5mm的螺紋，當它在固定套管B的螺套中轉動時，將前進或后退，活動套管C和螺桿連成一體，其周邊等分成50個分格。螺桿轉動的整圈數由固定套管上間隔0.5mm的刻線去測量，不足一圈的部分由活動套管周邊的刻線去測量，最終測量結果需要估讀一位小數。
千分尺，外徑千分尺
千分尺分類：螺旋測微器分為機械式千分尺和電子千分尺兩類。

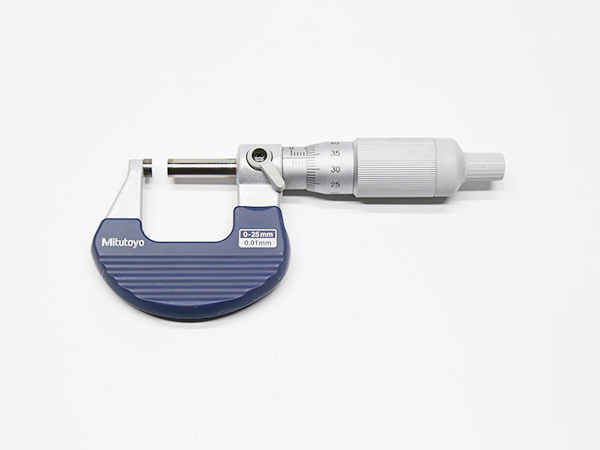

①機械式千分尺。如標準外

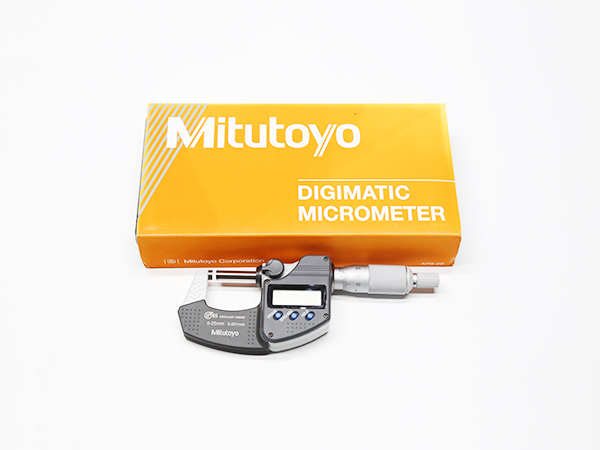

一種電子千分尺(螺旋測微器)
一種電子千分尺(螺旋測微器)
徑千分尺.簡稱千分尺，是利用精密螺紋副原理測長的手?jǐn)y式通用長度測量工具。1848年，法國的J.L.帕爾默取得外徑千分尺的專利 。1869年，美國的J.R.布朗和L.夏普等將外徑千分尺制成商品，用于測量金屬線外徑和板材厚度。千分尺的品種很多。改變千分尺測量面形狀和尺架等就可以制成不同用途的千分尺，如用于測量內徑、螺紋中徑、齒輪公法線或深度等的千分尺。

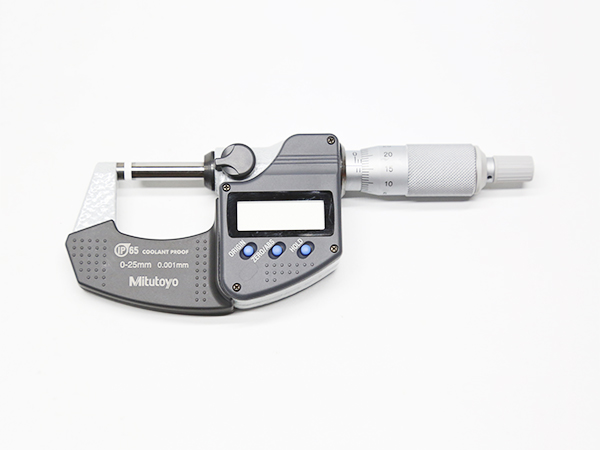

②電子千分尺 如數顯外徑千分尺。也叫數顯千分尺，測量系統中應用了光柵測長技術和集成電路等。電子千分尺是20世紀70年代中期出現的，用于外徑測量。
千分尺分類介紹：
1. 游標讀數外徑千分尺 用于普通的外徑測量。
2. 小頭外徑千分尺 適用于測量鐘表精密零件。
3. 尖頭外徑千分尺它的結構特點是兩測量面為45°椎體形的尖頭。它適用于測量小溝槽，如鉆頭、直立銑刀、偶數槽絲錐的溝槽直徑及鐘表齒輪齒根圓直徑尺寸等。
4. 壁厚千分尺 特點是有球形測量面和平側量面及特殊形狀的尺架，適用于測量管材壁厚的外徑千分尺。
5. 板厚千分尺 板厚千分尺是指具有球形側量面合平側兩面及特殊形狀的尺架，適用于測量板材厚度的外徑千分尺。
6. 帶測微表頭千分尺它的結構特點是，由測微頭代替普通外徑千分尺的固定測砧。用它對同一尺寸的工件進行分選檢查很方便，而且示值比較穩定。測量范圍有0-25mm、25-50mm、50-75mm和75-100mm四種。它主要用于尺寸比較測量。誤差較大，慎用。
7. 大平面?zhèn)阮^千分尺其測量面直徑比較大(12.5mm)，并可以更換，故測量面與被測工件間的壓強較小。適用于測量彈性材料或軟金屬制件，如金屬po箔片、橡膠和紙張等的厚度尺寸。
8. 大尺寸千分尺 其特點是可跟換測砧或可調整測杠，這對減少千分尺數量、擴大千分尺的使用范圍是有好處的。
9. 翻字式讀數外徑千分尺 在微分筒上開有小窗口，顯示0.1mm讀數。
10. 電子數字顯示式外徑千分尺 是指利用電子測量、數字顯示及螺旋副原理對尺架上兩測量面間分隔的距離進行讀數的外徑千分尺。
11.薄片式千分尺 測溝槽直徑測量，每次能夠減少5%的測量誤差。
12.盤式千分尺 測正齒和斜齒齒輪的跨齒長度。
13.v氈千分尺 奇數絲錐，鉸刀外徑尺寸測量。
14.花鍵千分尺，又名花式千分尺 齒輪槽徑測量。
15.卡尺型內徑千分尺 小直徑 窄槽寬度測量。
16.螺紋千分尺 螺紋有效直徑測量。
千分尺操作方法：
1、使用前應先檢查零點，緩緩轉動微調旋鈕D′，使測桿和測砧接觸，到棘輪發出聲音為止，此時可動尺上的零刻線應當和固定套筒上的基準線對正，否則有零誤差。
2、左手持尺架，右手轉動粗調旋鈕D使測桿E與測砧A間距稍大于被測物，放入被測物，轉動保護旋鈕D′到夾住被測物，直到棘輪發出聲音為止，撥動固定旋鈕B使測桿固定后讀數。
千分尺，外徑千分尺
千分尺分類：螺旋測微器分為機械式千分尺和電子千分尺兩類。
①機械式千分尺。如標準外
一種電子千分尺(螺旋測微器)
一種電子千分尺(螺旋測微器)
徑千分尺.簡稱千分尺，是利用精密螺紋副原理測長的手?jǐn)y式通用長度測量工具。1848年，法國的J.L.帕爾默取得外徑千分尺的專利 。1869年，美國的J.R.布朗和L.夏普等將外徑千分尺制成商品，用于測量金屬線外徑和板材厚度。千分尺的品種很多。改變千分尺測量面形狀和尺架等就可以制成不同用途的千分尺，如用于測量內徑、螺紋中徑、齒輪公法線或深度等的千分尺。
②電子千分尺 如數顯外徑千分尺。也叫數顯千分尺，測量系統中應用了光柵測長技術和集成電路等。電子千分尺是20世紀70年代中期出現的，用于外徑測量。
千分尺分類介紹：
1. 游標讀數外徑千分尺 用于普通的外徑測量。
2. 小頭外徑千分尺 適用于測量鐘表精密零件。
3. 尖頭外徑千分尺它的結構特點是兩測量面為45°椎體形的尖頭。它適用于測量小溝槽，如鉆頭、直立銑刀、偶數槽絲錐的溝槽直徑及鐘表齒輪齒根圓直徑尺寸等。
4. 壁厚千分尺 特點是有球形測量面和平側量面及特殊形狀的尺架，適用于測量管材壁厚的外徑千分尺。
5. 板厚千分尺 板厚千分尺是指具有球形側量面合平側兩面及特殊形狀的尺架，適用于測量板材厚度的外徑千分尺。
6. 帶測微表頭千分尺它的結構特點是，由測微頭代替普通外徑千分尺的固定測砧。用它對同一尺寸的工件進行分選檢查很方便，而且示值比較穩定。測量范圍有0-25mm、25-50mm、50-75mm和75-100mm四種。它主要用于尺寸比較測量。誤差較大，慎用。
7. 大平面?zhèn)阮^千分尺其測量面直徑比較大(12.5mm)，并可以更換，故測量面與被測工件間的壓強較小。適用于測量彈性材料或軟金屬制件，如金屬po箔片、橡膠和紙張等的厚度尺寸。
8. 大尺寸千分尺 其特點是可跟換測砧或可調整測杠，這對減少千分尺數量、擴大千分尺的使用范圍是有好處的。
9. 翻字式讀數外徑千分尺 在微分筒上開有小窗口，顯示0.1mm讀數。
10. 電子數字顯示式外徑千分尺 是指利用電子測量、數字顯示及螺旋副原理對尺架上兩測量面間分隔的距離進行讀數的外徑千分尺。
11.薄片式千分尺 測溝槽直徑測量，每次能夠減少5%的測量誤差。
12.盤式千分尺 測正齒和斜齒齒輪的跨齒長度。
13.v氈千分尺 奇數絲錐，鉸刀外徑尺寸測量。
14.花鍵千分尺，又名花式千分尺 齒輪槽徑測量。
15.卡尺型內徑千分尺 小直徑 窄槽寬度測量。
16.螺紋千分尺 螺紋有效直徑測量。
千分尺操作方法：
1、使用前應先檢查零點，緩緩轉動微調旋鈕D′，使測桿和測砧接觸，到棘輪發出聲音為止，此時可動尺上的零刻線應當和固定套筒上的基準線對正，否則有零誤差。
2、左手持尺架，右手轉動粗調旋鈕D使測桿E與測砧A間距稍大于被測物，放入被測物，轉動保護旋鈕D′到夾住被測物，直到棘輪發出聲音為止，撥動固定旋鈕B使測桿固定后讀數。
